Penerangan Produk Terperinci
Diameter Dalaman Kertas Label: | 76.2mm | Diameter Luaran Label: | 330mm |
---|---|---|---|
Kapasiti Pelabelan: | 50m / min | Ketepatan Pelabelan: | ± 1mm |
Jenis Pelabelan: | Putar Dan Berkelajuan Tinggi | Sensor Label: | Mata Ajaib |

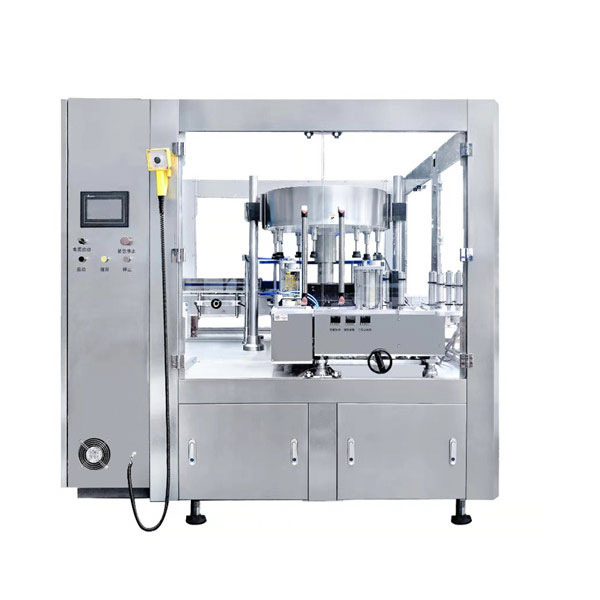

3 label dalam satu masa Mesin Pelabelan Botol Kaca Bulat dengan kapasiti 200 botol seminit
Permohonan
1. Untuk botol bersaiz tunggal dengan kuantiti yang banyak.
2. Satu botol dengan tiga label
3. Kelajuan 12000B / H dengan pelabelan depan dan belakang, leher
4. Tiga set kepala pelabelan dengan 15 stesen
Parameter Teknikal
Bekalan kuasa | AC380V 50Hz 5.5KW |
Ketepatan pelabelan | ± 1mm |
Ketinggian maksimum label | 195mm |
Kapasiti pelabelan | 50m / min |
Diameter botol | hickness≥30mm Tinggi≤500mm |
Labelkan diameter dalaman teras kertas | 76.2mm |
Labelkan diameter luar | 330mm |
Pengukuran keseluruhan | L1740 × W3020 × H2100mm |
Berat | Disesuaikan |
Ciri khas mesin pelabel putar
1) Skru pas botol berlabel sektor botol berasingan berjalan ke turnbtalbe
2) Setelah botol dipusingkan ke roda putar, putar automatik di bawah menekan kepala botol memandu
3) Pin lokasi yang menonjol Di bahagian bawah alas botol akan naik, apabila alur kedudukan botol melalui pin dowel di bawah tindakan daya pegas, slot Mencari, botol slot tersekat tidak lagi berputar, bahagian atas tekanan gelongsor botol dan penutup botol. (untuk meletakkan produk)
4) Oleh kerana kedudukan pelabelan botol berbentuk bulat, jadi minta menempelkan titik permulaan untuk titik separuh botol, label keluar dari stesen penghantaran, menyedut pada drum vakum pada mulanya
Pengoperasian drum vakum dan roda utama berjalan satu ke satu, setelah dram vakum dengan label berjalan ke kedudukan yang sepadan, bahagian tengah label pelekat pertama titik tertinggi, tindakan label awal botol
5) Apabila botol terus berjalan ke stesen seterusnya, menekan roller sponge label ke tekanan label tindakan, tekanan pergerakan roller bersentuhan dengan bidang botol, bukan ke Putaran, sehingga kekuatan untuk menekan label akan tersebar di sekitar , label ini boleh menjadi ubah bentuk seragam dan pelabelan lengkap.
6) botol berlabel dihantar ke penghantar, di bawah pemacu roda bintang
7) proses pelabelan lengkap dalam operasi berterusan, botol berjalan pada kecepatan tetap sepanjang masa, sehingga dapat menyedari pelabelan berkelajuan tinggi
3. Fungsi naik-turun automatik: komputer mikro secara automatik naik dan turun secara automatik, mengadopsi kawalan motor SEW Jerman, yang digunakan dalam penyesuaian pengeluaran sangat mudah.
Istimewa Arahan
1) untuk produk penentuan kedudukan, perlu diperhatikan: perlu membuat slot penempatan di bahagian bawah botol, dalam keadaan tidak mempengaruhi penampilan botol, slot penempatan di bahagian bawah slot penunjuk sejauh mungkin
Tergantung di luar, slot yang terletak di bahagian bawah botol sangat penting, dan lebih banyak persamaan, tidak berbeza
2) Tukar jenis botol yang berbeza, perlu menukar bahagian, harga perlu perbincangan, bergantung pada bentuk botol.
(penggantian seperti berikut: pagar untuk botol makan, roda bintang untuk pemberian botol, papan panduan tengah, dasar botol, roda bintang untuk botol yang keluar)
